有線LAN工事をやってみる

自宅と事務所のインターネットを1回線で利用できるように工事中です。

事務所に穴を容赦なくおりゃーとあけてやる

事務所に穴を容赦なくおりゃーとあけてやる。
引廻鋸持ってますが、ジグソーでサクサクとカット。
自宅の屋根裏からこの穴までLANケーブルをひっぱってくる。

dscf0017

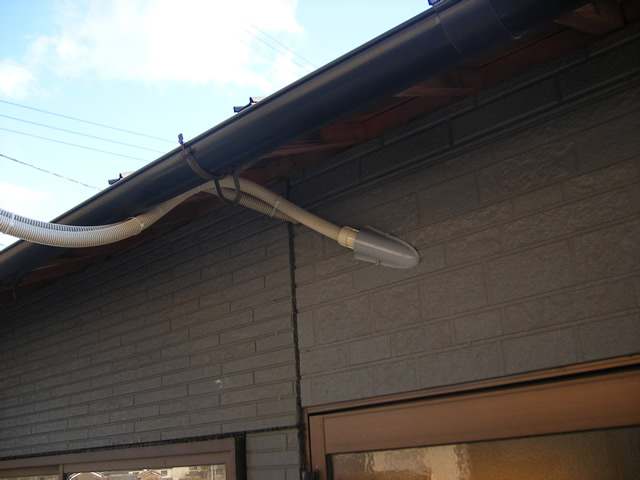

自宅と事務所を横断するので、こんな感じでPF管をつないで通り道を確保。
使用したPF管22mmとエンドカバーはホームセンターにて購入。

もともとは電気を引き込んでいる既設のPF管を利用する予定だったが、配管出口がカツカツでケーブルが通らない状況でして。。

dscf0022

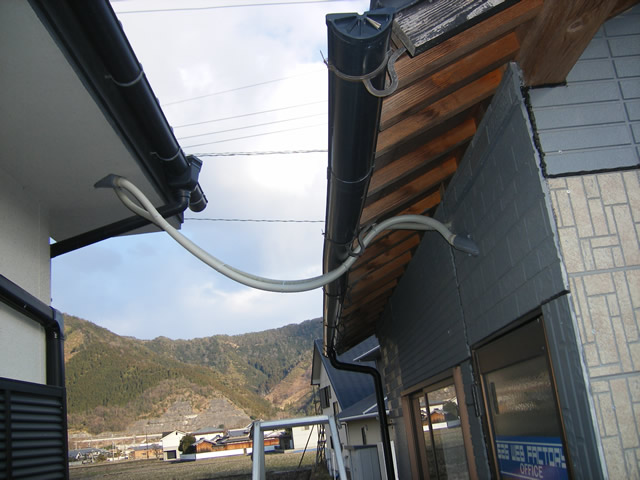

こんな感じで複線化。必殺インシュロック(タイラップ)で固定。

dscf0019

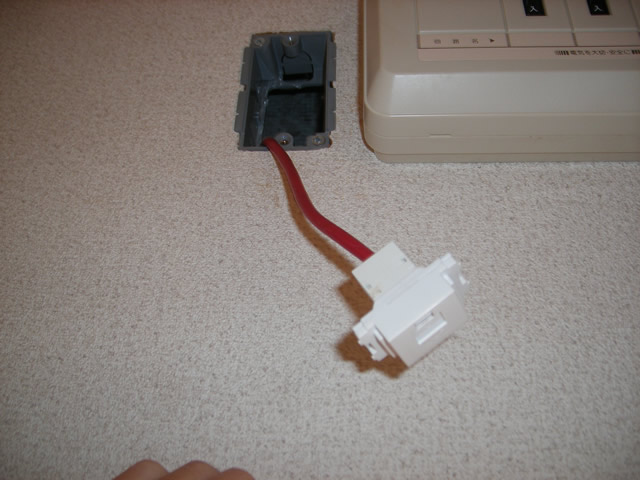

後付できるタイプのパネルボックスを埋め込む。これもホームセンターに売ってます。

自宅の屋根裏からLANケーブルを通してきて、LANコンセントを装着。
LANコンセントは、PLANEX LC-C5Eを使用。

amazonで購入したが、いきなり上部にヒビはいってますけど。。
とりあえず瞬間接着剤で補強。

dscf0023

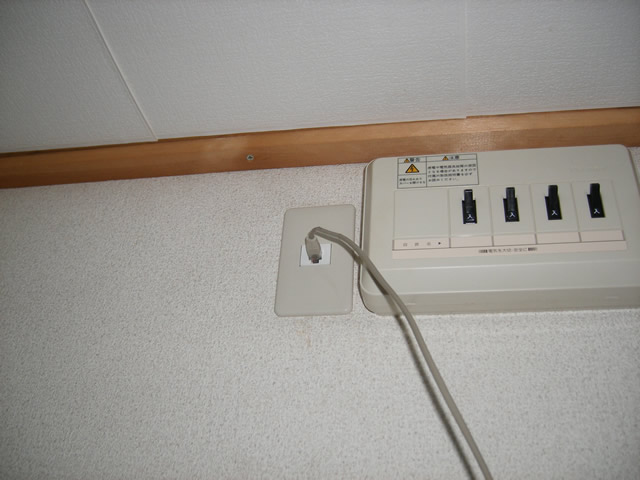

セット完了。

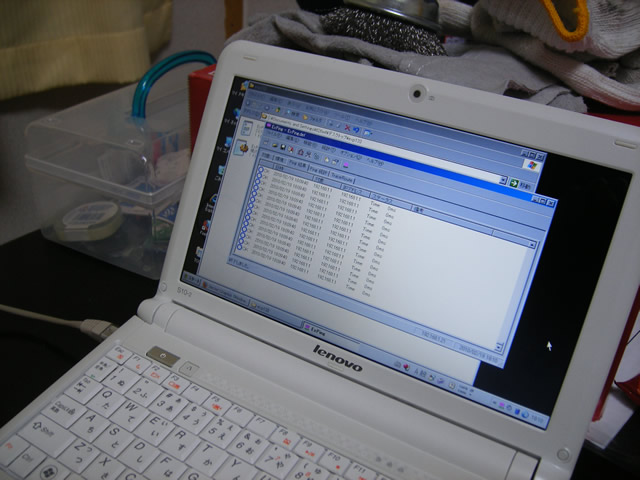

パソコンと接続しPINGテスト。

dscf0025

1000回飛ばしてミス0回で一応合格。

以前ケーブルテスタでOKだったがPINGが飛ばなかったことがあったのでこちらのテストも必要かと思いやっておきました。

あとは自宅側の工事です。
